工 作 原 理
自动泄压口安装在灭火防护区墙体上,平时呈关闭状态;自动泄压口是气体灭火系统中的一个组成部份,当气体灭火系统对防护区实施灭火时,产生超过防护区建筑物允许承受的压力时,自动泄压口将超压部份泄放,对保护区实施超压保护,当压力降低时关闭泄压口,保证防护区的密闭性,满足灭火的需要。
技 术 参 数
技术参数(表1)
型号 参数 |
BLXY-0.12/1.0 |
BLXY-0.25/1.0 |
形式 |
无电源 |
|
开启压力 |
1000Pa |
|
关闭压力 |
850Pa |
|
环境温度 |
-25℃~5℃ |
|
外形尺寸 |
460×460×80mm |
850×460×80mm |
有效泄压面积 |
0.123㎡ |
0.25m㎡ |
墙体预留尺寸 |
412×400 |
802×400 |
产 品 选 型
根据气体灭火系统设计规范,可计算出防护区泄压口的面积,根据计算出的面积可选用不同型号的一个或多个自动泄压口。所选的泄压口的有效泄压面积应大于防护区要求的泄压面积。

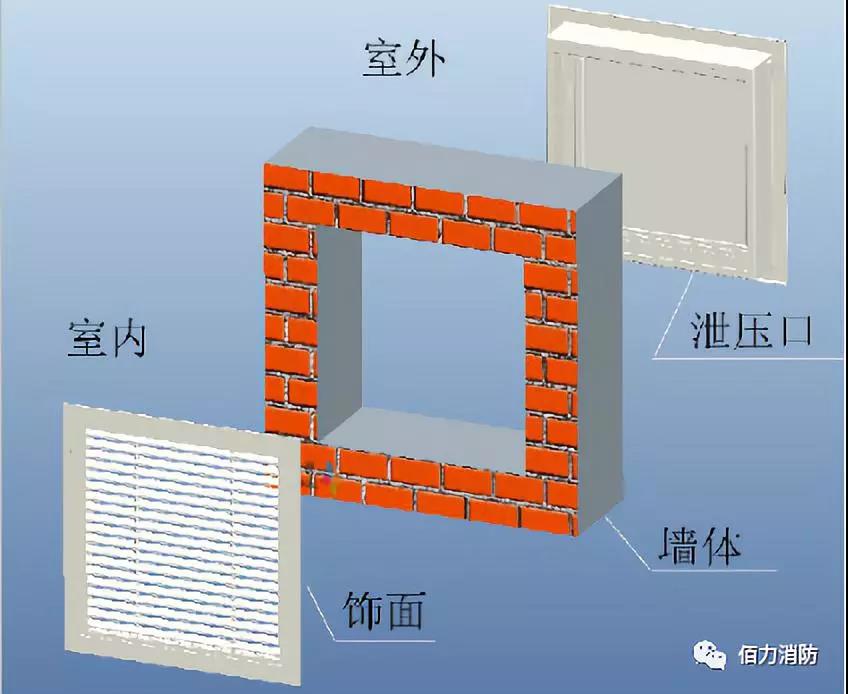

安 装 说 明
1、 安装孔口保证内壁平整;
2、 将自动泄压装置从墙体外预置在安装口内,根据自动泄压口上气流标识所示方向,使泄压口面朝室外,在墙体上画安装孔线;
3、 将自动泄压口取下,在墙体上打孔、上膨胀管,将自动泄压口放置在安装孔内,用螺钉将自动泄压口紧固在墙体上;
4、 将配套前窗安装在室内预留孔上,即安装完毕。
安装参数(表2)
型号 参数 |
BLXY-0.12/1.0 |
BLXY-0.25/1.0 |
H |
400 |
400 |
W |
412 |
802 |
B |
200 |
400 |
